Daca vrei sa faci o mufare cablu UTP corecta, atunci ai nevoie de urmatoarele obiecte.
1. Cablu utp – acesta poate sa fie CAT5 sau Cat6(acestu lucru chiar nu este important, este doar daca doresti sa pui cablul in interior sau in exterior)
2.Un cleste de sertizat pentru mufele RJ45
3.O mufa RJ45
4.Un Cutter
5.Un cleste sfic

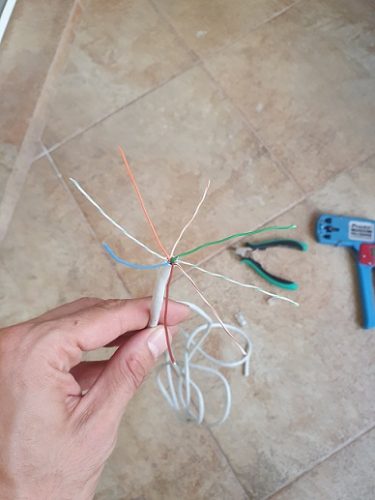

Vezi in imaginea de mai jos:
Daca vrei sa iti pui un cablu utp (de internet ) acasa, si trebuie tras prin pereti, prin tuburi,copex sau pat-cablu, atunci nu poti sa il folosesti daca el este mufat de cineva, si este nevoie sa il mufezi tu dupa ce ai terminat de impartit reteaua.Ai grija, daca contactezi un specialist in retelistica s-ar putea sa fie pretul un pic “piperat” daca iti configureaza el reteaua.
De aceea astazi o sa va arat modurile de cabluri, pentru a veni in ajutorul vostru sa va configurati reteaua si sa nu aveti probleme cu ea.
Cablul UTP este un cablu care contine opt(8) fire, de diferite culori, care trebuie asezate intr-0 ordine corespunzatoare tipului de cablu dorit.
Cablul de internet UTP este cea mai intalnita varianta de cablu cu perechi rasucite din retelele de date.Acestea cabluri sunt numite, cabluri Ethernet.
Acest cablu este cel mai des intalnit si folosit pentru retelele de calculatoare dar si pentru cele de telefonie.
Spre deosebire de FTP si STP, acest cablu UTP de internet nu are nici un tip de ecranare.(nu vreau sa intru in mai multe detalii despre acestea)
Cod culori priza internet RJ45
De la dreapta la stanga folositi urmatoarea serie de culori la ambele capete.
Maro, alb-maro, verde, alb-verde,albastru,alb-albastru,portocaliu,alb-portocaliu.
Mufarea cablului de internet se face in urmatoarele feluri:
1.Crossover
2.Normal(straight through) sau patch-uri directe
I.Un cablu crossover Ethernet este un cablu pentru conectarea directa a dispozitivelor.El este cel mai adesea folosit pentru a conecta doua dispozitive de acelasi tip, de exemplu:doua pc-uri sau doua comutatoare intre ele.
II.Patch-urile directe sunt folosite cel mai mult intr-o retea mai mare.El conecteaza doua dispozitive diferite, cum ar fi, un PC la un Switch, la o imprimanta, la o retea de mai multe pc-uri, switchuri ori servere.
Cele doua standarde pentru cablarea cablurilor de internet sunt T568A si T568B
Dupa cum spuneam si mai sus, T568B este cel mai comun si ceea mai folosita pentru cablurile Ethernet drepte
Eu lucrez foarte mult si fac foarte multe cabluri de categoria B, niciodata nu am avut probleme cu reteaua.(vorbim de o retea cu peste 500 de pc-uri)
Mufare cablu UTP in ordinea culorilor – cablu RJ45 – 568B
1.Primul pas este sa decablam plasticul care inconjoara cablul UTP
Cel mai bine folositi un cutter, dar cu atentie sa nu taiati si din cele 8 fire care se afla in cablu
PS:Intotdeauna taiati aproximativ dublu cat este mufa, deoarece este mai usor de indreptat.
2.Desfaceti firele, le indreptati cu mana, este necesar sa fie drepte deoarece ele vor sta una lipite una de cealalta.
3.Puneti firele in ordinea urmatoare de la dreapta la stanga:
Maro,alb-maro,verde,alb-albastru,albastru,alb-verde,portocaliu,alb-portocaliu
4.Taieti firele uniform
5.Introduceti firele in mufa
6.Sertizati mufa cu un cleste de sertizat.
Final – cablul tau o sa fie functional 100% si nu o sa ai probleme cu el daca ai urmat pasii prezentati de mine mai sus.
Mufare cablu internet 568A
In cazul in care doresti sa mergi pe A, adica 568A, poti face acelasi lucru ca si mai sus, doar ca ordinea firelor trebuie schimbata, in felul urmator
Ordinea o sa fie de la dreapta la stanga in astfel:
Maro, alb-maro,portocaliu,alb-albastru,albastru,alb-portocaliu,verde,alb-verde
Cele doua mufe sunt gata, in partea stanga avem cablu categoria 568B iar in partea dreapta avem 568A
Lasati in comentarii daca ati reusit ori nu.
Bafta
